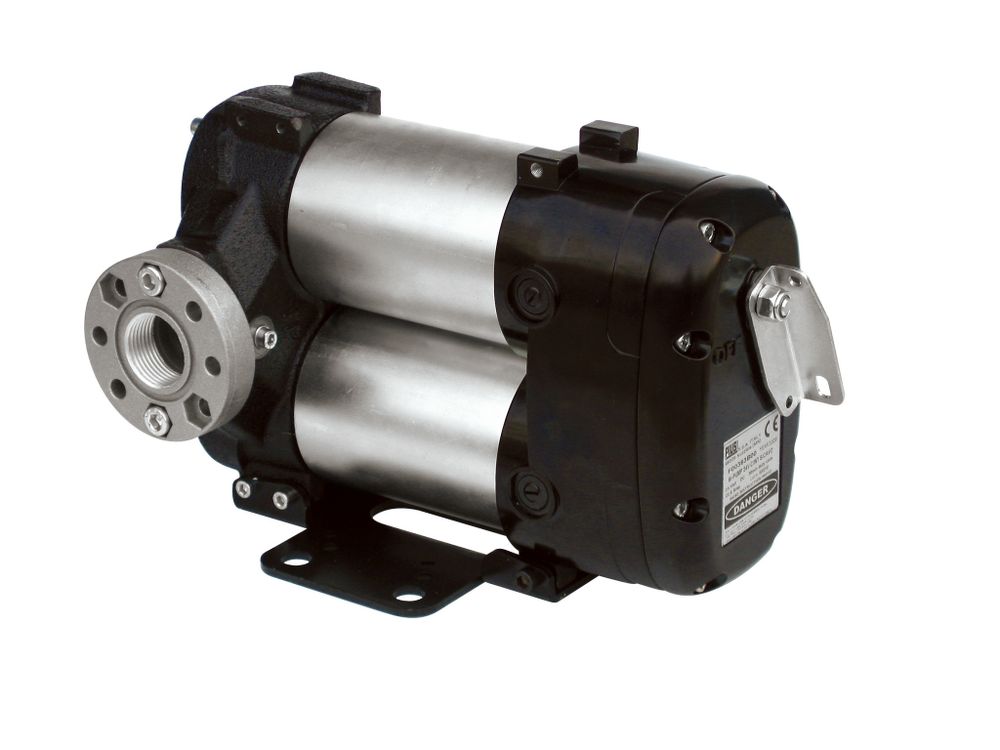

PIUSI BIPUMP 24V, артикул F00363B0A — электрический лопастной насос для дизельного топлива с максимальной подачей 85 л/мин. Работает от источника 24 В постоянного тока. Это исполнение имеет выключатель и поставляется без кабеля питания.
Насос применяют в дизельных раздаточных установках и системах перекачки, которым нужна высокая подача от аккумуляторного источника. Он подходит для комплектации поста возле техники, где насос соединяют с отдельным запасом топлива и раздаточной линией.
Лопастной насос в чугунном корпусе
- Лопастной механизм. Забирает дизель из всасывающей линии и направляет к выходу.
- Чугунный корпус. Содержит насосную часть.
- Ротор из спечённой стали. Работает совместно с лопатками из ацетальной смолы.
- Уплотнение NBR. Входит в конструкцию проточной части.
- Перепускной клапан. Предусмотрен для кратковременного режима с закрытой выдачей.
- Выключатель на насосе. Позволяет запускать и останавливать двигатель у агрегата.
- Фланцевые присоединения 1″ BSP. Используются для сборки топливной линии.
BIPUMP выбирают как насосный агрегат. Собственный топливный резервуар, пистолет и измеритель выдачи он не заменяет. Эти компоненты задают окончательную схему заправки.
Как проходит дизельное топливо
Насос забирает топливо из ёмкости по всасывающему рукаву. Вращающийся механизм перемещает жидкость к выходу, после чего она проходит по напорной линии к пистолету или другому месту выдачи.
Насос самовсасывающий. При первоначальном запуске его работа связана с заполнением линии и удалением воздуха. Условия забора важны не только при пуске: негерметичные соединения или недостаток топлива способны нарушить дальнейшую выдачу.
Дизельное назначение относится к конкретному F00363B0A. Совместимость с бензином или маслом не определяется по одному материалу уплотнения. Для этих жидкостей выбирают оборудование своего исполнения.
Питание 24 В, мощность и кабель
Мощность двигателя — 500 Вт, максимальный ток по таблице данного артикула — 21 А. При выборе источника 24 В учитывают его способность отдавать нужный ток, а при выборе проводки — расстояние до насоса и условия подключения.
F00363B0A не включает готовый кабель с зажимами. Это удобно при стационарной разводке внутри своей установки, когда длину и способ подключения определяют по её схеме.
Удлинённый или неподходящий кабель может затруднить нормальную работу двигателя. При замедлении насоса проверяют питание наряду с топливной линией. Подбирать кабель только по совпадению разъёма или наличию зажимов недостаточно.
Этот насос не переключается между 12 и 24 В. Версии с другим напряжением имеют отдельные артикулы, даже когда их каталожная подача одинакова.
Подача до 85 л/мин
Максимальная подача характеризует возможности насосного агрегата. На готовом посту расход определяют также всасывание, фильтр, счётчик, длина рукавов и пистолет. Число 85 л/мин не означает, что столько же поступит в бак через любую линию.
Для расчёта заправки сообщите объём порции и состав оборудования. Большая подача особенно полезна при обслуживании машин с крупными баками, когда остальные узлы позволяют пропустить соответствующий поток.
Если после установки нового фильтра или счётчика выдача снизилась, рассматривают сопротивление добавленного узла и условия забора. Замена насоса сама по себе не устраняет перегнутый рукав или загрязнённый фильтр.
Всасывающий рукав и положение ёмкости
В схеме производителя указаны всасывающий рукав не менее 1″ и длина до 6 м. Высота забора приведена отдельно: до 2 м без обратного клапана и до 4 м с ним. Эти пределы относятся к разным условиям установки.
До монтажа измеряют расстояние от уровня топлива до насоса и фактическую длину трассы. Прокладка рукава, фильтр и дополнительные фитинги влияют на всасывание. Резьба 1″ на корпусе не описывает всю линию от резервуара.
Всасывающий рукав выбирают для работы под разрежением. Фильтр на входе должен подходить по расходу и иметь достаточное проходное сечение. Это позволяет защищать насос от грязи без неоправданного ограничения забора топлива.
При замене ёмкости следят за заполнением и герметичностью подключения. Насос располагают так, чтобы можно было обслуживать фильтр и соединения, а не только пользоваться выключателем.
Рабочий цикл и перепуск
Указан рабочий цикл 30 минут. Инструкция BIPUMP предусматривает после такой работы 30-минутную паузу с отключённым питанием для охлаждения. Это учитывают при последовательной заправке нескольких больших машин.
Когда пистолет закрыт, перепускной клапан позволяет кратковременную работу в изменившемся режиме. Топливо при этом не поступает в бак. Продолжительность перепуска ограничена инструкцией — до 3 минут.
После выдачи насос выключают. Работающий двигатель с закрытым пистолетом не является ожиданием без нагрузки, поэтому оставлять насос включённым между заправками на длительное время нельзя.
Подключение и состав поставки
Присоединения — 1″ BSP. В поставке предусмотрены насосный узел, фланцевые соединения и инструкция. Ответные фитинги подбирают по этому стандарту; 1″ NPT не заменяет BSP по совпадению размера.
Кабель, всасывающий рукав, напорный рукав, фильтр, счётчик и пистолет выбирают для своей схемы. При замене существующего насоса полезно сравнить расположение портов и имеющиеся соединения, чтобы сохранить удобное обслуживание.
Где используется
- Сельскохозяйственная техника. Дизельная выдача возле рабочего участка от подходящего источника 24 В.
- Строительная площадка. Заправка машин из отдельного резервуара, когда нужен насос с высокой подачей.
- Автопарк. Насосный агрегат локального дизельного поста с отдельно подобранным учётом.
- Сервисная установка. Перекачка дизельного топлива между совместимыми ёмкостями.
Исполнения с готовым кабелем
В той же таблице BIPUMP 24 В предусмотрены F0036303A с кабелем 2 м и F0036304A с кабелем 4 м. Максимальная подача у них также 85 л/мин, но комплектность электрического подключения отличается.
F00363B0A выбирают, если кабель будет частью своей разводки. Если нужен готовый вариант с определённой длиной кабеля, сравнивают соответствующий полный артикул.
Частые вопросы о BIPUMP F00363B0A
Кабель с зажимами входит в комплект?
Нет, это исполнение без кабеля. Кабельные версии 24 В — F0036303A и F0036304A.
Подойдёт ли питание 12 В?
Нет. Для F00363B0A требуется 24 В; для 12 В предусмотрены другие насосы.
Можно ли подключить счётчик и автоматический пистолет?
Для линии подбирают совместимые устройства с подходящим расходом. Их сопротивление учитывают при расчёте фактической выдачи.
Почему насос работает, а топливо поступает с перебоями?
Проверьте остаток в ёмкости, всасывающий фильтр и возможность подсоса воздуха через соединения.
Можно ли оставить насос включённым после закрытия пистолета?
Только на короткое время в пределах инструкции. Перепуск ограничен 3 минутами; после выдачи насос выключают.
Нужна ли пауза после 30 минут работы?
Да. Инструкция предусматривает 30 минут с отключённым питанием для охлаждения.
Подойдёт ли для бензина?
Этот артикул относится к дизельному исполнению.
Можно ли забрать топливо с глубины 4 м?
Такой предел приведён в схеме с обратным клапаном. До выбора проверяют фактическую трассу, рукав и условия всасывания.
