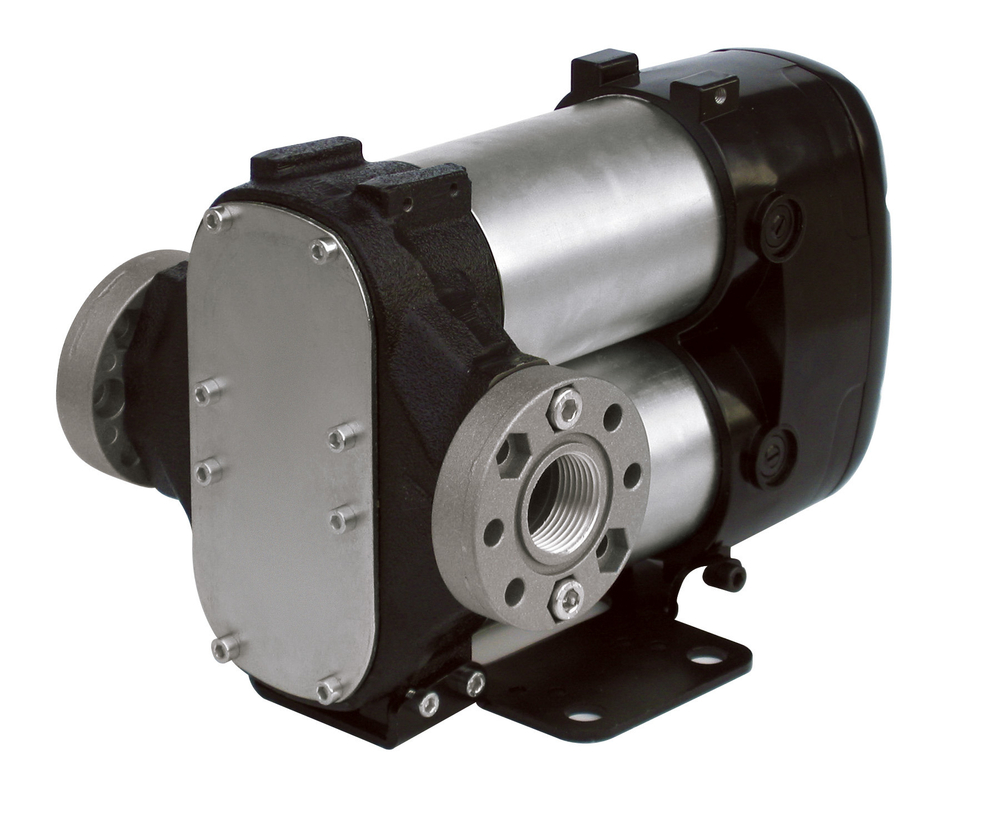

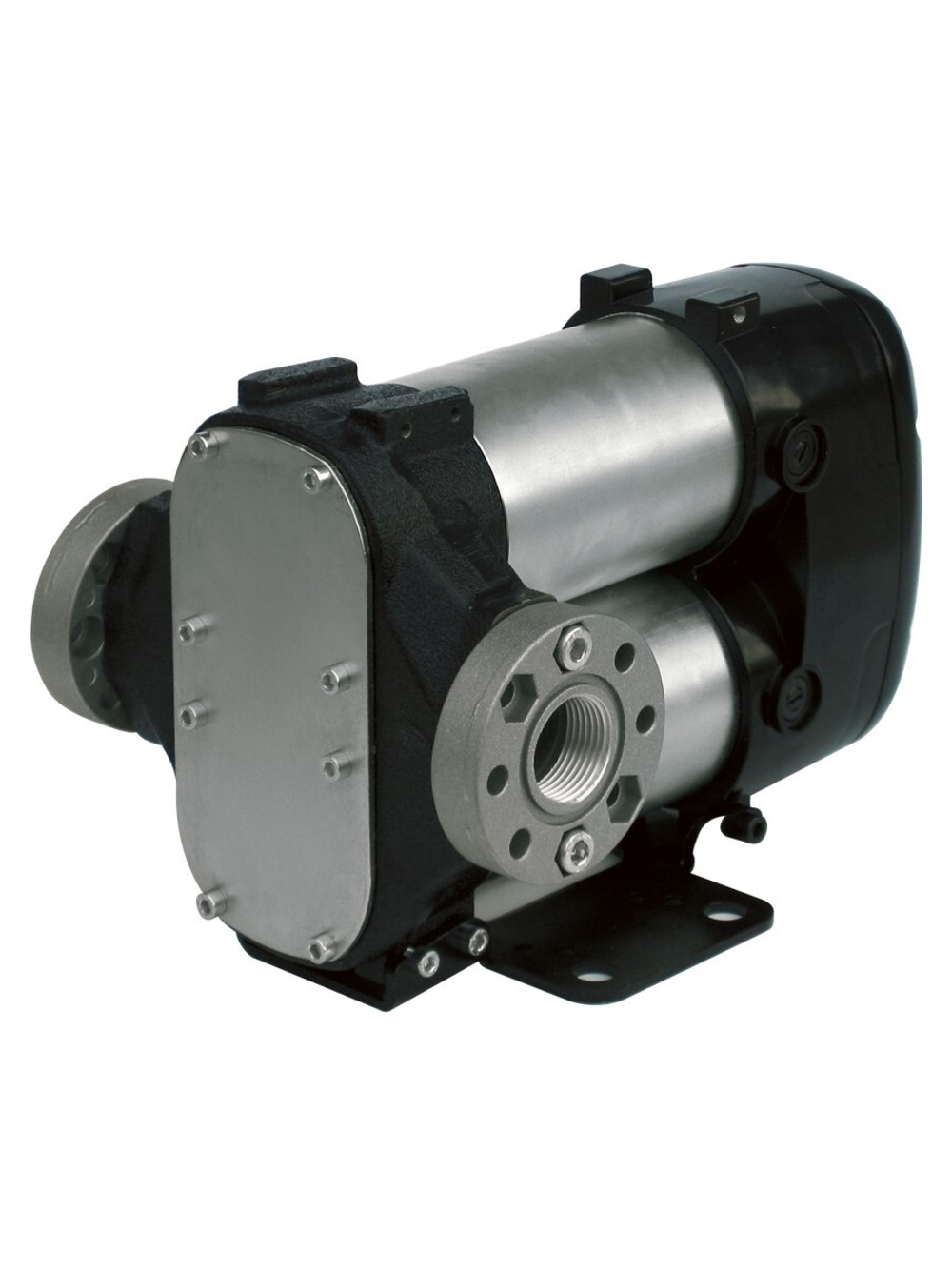

PIUSI BIPUMP F0036321A — самовсасывающий электрический роторно-лопастной насос для перекачки дизельного топлива. Работает от постоянного напряжения 12 или 24 В, обеспечивает номинальную подачу до 85 л/мин и предназначен для установки в топливораздаточные модули, мобильные заправочные установки и системы перекачки топлива.
Исполнение F0036321A поставляется без электрического кабеля и выключателя. Это позволяет подключить насос к собственной системе управления заправочного оборудования. Мощность электродвигателя составляет 500 Вт, рабочий цикл — 30 минут, степень защиты — IP55.
Особенности конструкции
- Самовсасывающий роторно-лопастной механизм для перекачки дизельного топлива.
- Работа от источника постоянного тока 12 или 24 В.
- Максимальная паспортная подача до 85 л/мин.
- Прочный чугунный корпус насосной части.
- Ротор из спечённой стали и лопасти из ацетальной смолы.
- Стальной вал и уплотнения NBR.
- Встроенный перепускной клапан для ограничения повышения давления при перекрытии напорной линии.
- Фланцевые присоединения 1″ BSP.
- Отсутствие штатного выключателя и кабеля для интеграции в собственную электрическую схему.
Питание 12 и 24 В
Главное отличие исполнения F0036321A от большинства других моделей BIPUMP — возможность подключения к источникам постоянного напряжения 12 или 24 В.
По технической документации PIUSI электрические характеристики следующие:
- При 12 В: мощность 500 Вт, максимальный ток 42 А.
- При 24 В: мощность 500 Вт, максимальный ток 21 А.
Оба режима имеют допустимый рабочий цикл 30 минут. Возможность питания от двух напряжений не означает возможность их одновременного подключения.
При выборе источника питания необходимо учитывать падение напряжения на кабелях, качество контактов и ток потребления под нагрузкой. Электрическую схему, сечение проводов, коммутацию и защиту следует подбирать по руководству PIUSI.
Для каких систем подходит
- Мобильные заправочные модули: установка насоса в оборудование с питанием от аккумулятора транспортного средства.
- Заправка строительной техники: перекачка дизельного топлива из резервуара в баки экскаваторов, погрузчиков и бульдозеров.
- Сельскохозяйственные предприятия: оснащение заправочных установок для тракторов, комбайнов и другой дизельной техники.
- Транспортные предприятия: сборка топливораздаточных постов с собственными элементами управления.
- Сервис и модернизация оборудования: замена насосного агрегата в существующей совместимой установке.
Производительность и всасывание
PIUSI указывает для серии BIPUMP номинальную подачу до 85 л/мин. В техническом паспорте приведены отдельные расходно-напорные характеристики для питания 12 и 24 В.
При работе через раздаточный пистолет, счётчик, фильтр и рукава фактический расход будет зависеть от сопротивления системы, высоты всасывания, температуры топлива и напряжения питания.
Для серии BIPUMP производитель устанавливает следующие ограничения всасывающей линии:
- Максимальная длина всасывающего рукава — 6 м.
- Высота всасывания без обратного клапана — до 2 м.
- Высота всасывания с обратным клапаном — до 4 м.
Эти значения относятся к предусмотренным производителем условиям установки и не гарантируют максимальную подачу при одновременном достижении предельных длин и высот.
Рабочий цикл и перепускной клапан
Электродвигатель рассчитан на рабочий цикл продолжительностью до 30 минут. Для последующей эксплуатации необходимо соблюдать требования руководства по охлаждению двигателя.
Встроенный перепускной клапан позволяет топливу циркулировать внутри насосной части при увеличении сопротивления напорной линии, например после закрытия раздаточного пистолета.
При этом перепускной клапан не выключает двигатель. Нельзя оставлять насос длительное время работающим с закрытым выходом или считать наличие байпаса заменой системы управления.
После окончания заправки электродвигатель необходимо отключить предусмотренным внешним выключателем или контроллером.
Комплектация
В стандартную поставку PIUSI BIPUMP F0036321A входят:
- Электрический насос BIPUMP 12/24 В.
- Фланцевые соединительные элементы.
- Руководство по эксплуатации.
Не входят в комплект: электрический кабель питания, выключатель, аккумулятор, всасывающий и напорный рукава, раздаточный пистолет, счётчик топлива и фильтр тонкой очистки.
Для создания готовой системы раздачи дизельного топлива потребуется подобрать эти компоненты отдельно. Все элементы должны быть совместимы с дизельным топливом и рассчитаны на необходимый расход.
Отличия исполнений PIUSI BIPUMP
В серии BIPUMP имеются варианты с разным напряжением и электрической комплектацией.
- F0036321A: питание 12/24 В, без кабеля и выключателя. Для встраивания в системы с собственным управлением.
- F00363A0A: питание 12 В, встроенный выключатель, без кабеля.
- F00363B0A: питание 24 В, встроенный выключатель, без кабеля.
- F0036301A: питание 12 В, выключатель и кабель 2 м.
- F0036303A: питание 24 В, выключатель и кабель 2 м.
Если требуется насос с готовым электрическим подключением, можно рассмотреть PIUSI BIPUMP 12V F0036301A с кабелем 2 м.
Для использования с собственной электрической схемой и возможностью выбора между 12 и 24 В наиболее подходящим исполнением является F0036321A.
Частые вопросы
Можно ли подключить F0036321A к сети 12 В?
Да. Насос рассчитан на постоянное напряжение 12 или 24 В. При 12 В максимальный потребляемый ток составляет 42 А.
Будет ли насос работать от 24 В?
Да. При питании 24 В максимальный ток составляет 21 А. Подключение необходимо выполнить по электрической схеме производителя.
Есть ли встроенный выключатель?
Нет. Модификация F0036321A предназначена для подключения к внешней системе управления.
Входит ли кабель с аккумуляторными зажимами?
Нет. Кабель питания не входит в комплект и подбирается отдельно.
Можно ли использовать BIPUMP для бензина?
Нет. Эта модель предназначена для дизельного топлива. Для бензина необходимо выбирать насос с подтверждённой совместимостью и соответствующей взрывозащитой.
Можно ли непрерывно работать больше 30 минут?
Нет. Следует соблюдать паспортный рабочий цикл и требования инструкции по охлаждению двигателя.
Останавливается ли насос после закрытия пистолета?
Нет. Встроенный перепускной клапан не отключает двигатель. Для управления необходимо использовать внешний выключатель или контроллер.
Есть ли счётчик топлива?
Нет. Для измерения выданного объёма дизельного топлива необходимо отдельно установить совместимый расходомер.
