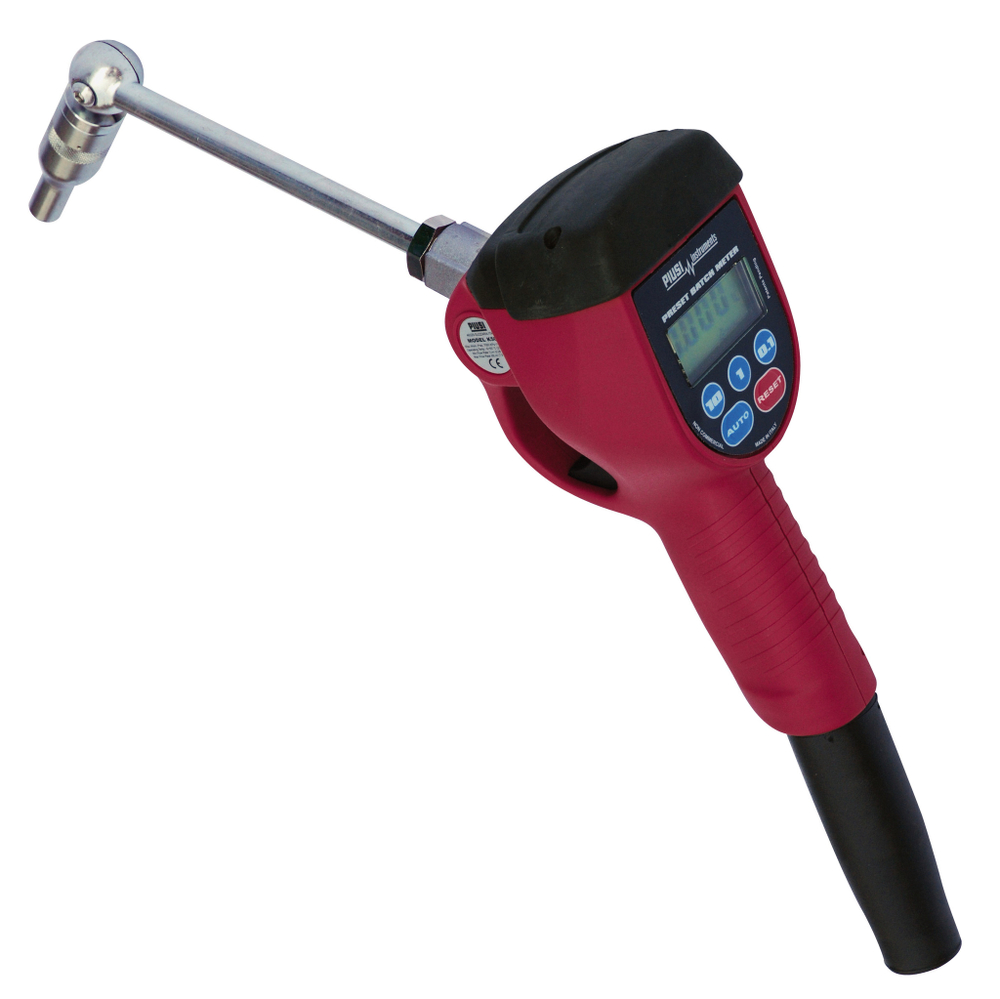

PIUSI K500 PRESET F0068700D — маслораздаточный пистолет с электронным счётчиком и предустановкой объёма. Работает в диапазоне 1–30 л/мин, допускает давление до 70 бар и масла вязкостью до 2000 сСт.
Оператор задаёт нужное количество до начала выдачи. После достижения предустановленного объёма K500 автоматически закрывает раздаточный клапан. Исполнение F0068700D оснащено поворотным носиком и входом 1/2″ BSP.
Предустановка вместо постоянного контроля шкалы
В режиме AUTO пистолет использует данные счётчика для управления выдачей. Например, когда агрегату требуется известное количество масла, можно задать эту порцию до начала работы, а не вручную следить за каждой цифрой.
Руководство предусматривает также ручной режим MANUAL. Его применяют для операций, где оператор сам контролирует количество. Перед выбором режима определяют задачу обслуживания и нужный объём по требованиям техники.
Предустановка не определяет свободную вместимость заливной горловины. Если задано больше, чем может принять агрегат, счётчик не превращается в датчик уровня его масляной системы.
Особенности конструкции
- Овальные шестерни. Проточное измерение масла.
- Электронный регистр. Отображение результата и настройка выдачи.
- Раздаточный клапан с автоматическим закрытием. Прекращение подачи по предустановленному количеству.
- Поворотный носик. Удобное направление масла к горловине.
- Противокапельный клапан. Предусмотрен на носике данного исполнения.
- Защита от ударов. Защитное исполнение электронного узла.
- Питание от четырёх AA. Электроника не требует сетевой розетки у пистолета.
Как счётчик измеряет выдачу
Масло вращает две овальные шестерни в измерительной камере. Электроника рассчитывает прошедшее количество и показывает его на дисплее. В режиме предустановки тот же результат используется для закрытия клапана.
Для текущей операции предусмотрен пятиразрядный регистр, для накопленного итога — семизначный. Порядок сброса, единицы измерения и сохранённые предустановки настраивают по инструкции K500.
Результат можно записывать по каждой машине. Автоматическая идентификация водителя или передача данных в программу предприятия требует отдельной системы: функция PRESET сама по себе этого не означает.
Точность ±0,5% и калибровка
Погрешность измерения — ±0,5%, повторяемость — 0,2% при соответствующих условиях. Для 20 л величина 0,5% составляет 0,1 л. Это помогает понять масштаб измерения, но не заменяет контрольную проверку.
Калибровку проводят в реальных условиях подачи. Температура, вязкость и расход масла должны соответствовать обычной работе установки. При переходе на другой продукт или заметном изменении режима проверяют показания контрольной выдачей.
Линию заполняют маслом и устраняют причины поступления воздуха. Воздушные включения мешают измерению; их нельзя исправить только изменением коэффициента калибровки.
Расход, давление и вязкость
Диапазон 1–30 л/мин выбирают по фактической выдаче через пистолет. Если насос способен подавать больше, рабочий режим линии всё равно должен оставаться в пределах K500.
70 бар — допустимое давление пистолета, а не давление, которое он создаёт. При подключении к пневматическому насосу учитывают отношение давлений и максимум в закрытой линии. Автоматическое закрытие клапана не должно приводить к превышению предела пистолета.
Максимальная вязкость масла — 2000 сСт. Её оценивают при рабочей температуре, особенно на холодном складе. Подходящее название масла при другой температуре не гарантирует нормальную выдачу.
Поворотный носик и противокапельный клапан
Поворотный носик помогает направить масло в горловину, не разворачивая весь рукав. Противокапельный узел уменьшает подтекание после окончания операции.
Противокапельный клапан и электронная остановка дозы выполняют разные задачи. Первый работает у выхода, вторая прекращает выдачу по измеренному количеству. Ни один из них не заменяет правильное размещение пистолета у принимающего агрегата.
Подключение и элементы питания
Входное присоединение — 1/2″ BSP. Пистолет устанавливают на подходящий напорный рукав маслораздаточной системы. Ответное соединение выбирают по размеру и стандарту, давлению и назначению.
Электронный узел питается от четырёх элементов AA по 1,5 В. При обслуживании выполняют процедуру замены и сохраняют правильную сборку батарейного отсека. Степень защиты пистолета — IP55.
Батареи питают электронику и управление пистолетом, а не насос. Для подачи масла требуется соответствующий насосный узел.
Обслуживание
Руководство предусматривает обслуживание элементов питания и очистку фильтра. Перед работами прекращают подачу, снимают давление и выполняют предусмотренную последовательность разборки.
Носик и принадлежности заменяют на совместимое исполнение. Нельзя выбирать деталь только по внешнему сходству: она должна подходить к пистолету и его рабочим параметрам.
Где применяется K500 PRESET
- Автосервис и грузовая мастерская. Выдача установленной порции масла при обслуживании.
- Автопарк. Повторяемые операции с известным объёмом заправки.
- Промышленный ремонтный участок. Контроль порций масла при наличии подходящей раздаточной системы.
Поворотный или гибкий носик
F0068700D — версия с поворотным носиком. F0068721A имеет гибкий носик при тех же основных диапазонах расхода и давления. Выбирают по доступу к горловине и удобству работы, сохраняя точный артикул.
В отличие от обычного пистолета со счётчиком K500 PRESET закрывает клапан по предустановленной дозе. Если нужна только индикация и ручное управление, эту функцию следует отличать от более простой раздаточной арматуры.
Комплектация
Артикул F0068700D относится к пистолету K500 PRESET с поворотным носиком. Насос, катушка, рукав и резервуар — отдельные узлы поста, которые выбирают по условиям работы.
Частые вопросы о K500 PRESET
Можно ли задать объём до начала выдачи?
Да, в режиме AUTO после достижения заданного количества пистолет закрывает клапан.
Можно ли выдавать вручную?
Да, руководство предусматривает режим MANUAL.
Нужна ли розетка 230 В?
Электроника работает от четырёх AA 1,5 В. Насос питается отдельно по своему исполнению.
Пистолет остановит насос?
Он закрывает раздаточный клапан. Управление насосом и допустимое давление в закрытой линии предусматривают отдельно.
Подойдёт ли масло вязкостью 1500 сСт?
Предел K500 — 2000 сСт при рабочей температуре. Нужно также проверить возможности насоса и линии для такого масла.
Какой носик у F0068700D?
Поворотный. Гибкий носик относится к F0068721A.
Можно ли использовать его для бензина?
Нет, данное исполнение имеет масляное назначение.
Чем противокапельный клапан отличается от предустановки?
Он уменьшает подтекание у носика; PRESET управляет прекращением выдачи по количеству.
